Технические характеристики

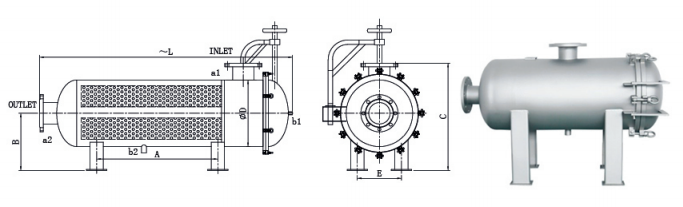

| Модель | № фильтра картриджи(шт) | Длина фильтра патроны | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | L (мм) | Вход/ выход a1/a2 | Выпускное отверстие/ манометр b1 | Разряд b2 | Расчетный расход (м³/ч) |
| КИ-ВДТЛ-1*40' | 1 | 40 дюймов | 800 | 400 | 600 | ∅200 | 140 | 1470 | Ду80 | 1/4 дюйма | 1/2 дюйма | 40 |
| КИ-ВДТЛ-2*40' | 2 | 40 дюймов | 800 | 450 | 725 | ∅400 | 200 | 1550 | Ду100 | 1/4 дюйма | 3/4 дюйма | 80 |
| КИ-ВДТЛ-3*40' | 3 | 40 дюймов | 800 | 450 | 775 | ∅450 | 250 | 1600 | Ду100 | 1/4 дюйма | 3/4 дюйма | 120 |
| КИ-ВДТЛ-4*40' | 4 | 40 дюймов | 800 | 475 | 825 | ∅500 | 300 | 1640 | Ду125 | 1/4 дюйма | 3/4 дюйма | 160 |
| КИ-ВДТЛ-5*40' | 5 | 40 дюймов | 800 | 550 | 875 | ∅550 | 350 | 1655 | Ду150 | 1/4 дюйма | 1 ' | 200 |
| КИ-ВДТЛ-6*40' | 6 | 40 дюймов | 800 | 575 | 925 | ∅600 | 400 | 1680 | Ду200 | 1/4 дюйма | 1 ' | 240 |
| КИ-ВДТЛ-7*40' | 7 | 40 дюймов | 800 | 600 | 975 | ∅650 | 450 | 1700 | Ду200 | 1/4 дюйма | 1 ' | 280 |
| КИ-ВДТЛ-8*40' | 8 | 40 дюймов | 800 | 625 | 1025 | ∅700 | 500 | 1720 | Ду250 | 1/4 дюйма | 1 ' | 320 |
| КИ-ВДТЛ-9*40' | 9 | 40 дюймов | 800 | 640 | 1075 | ∅750 | 550 | 1730 | Ду250 | 1/4 дюйма | 1 ' | 360 |
| КИ-ВДТЛ-10*40' | 10 | 40 дюймов | 800 | 700 | 1200 | ∅800 | 600 | 1740 | Ду300 | 1/4 дюйма | 1-1/2 дюйма | 420 |
| КИ-ВДТЛ-12*40' | 12 | 40 дюймов | 800 | 725 | 1250 | ∅850 | 650 | 1750 | Ду350 | 1/4 дюйма | 1-1/2 дюйма | 480 |
| КИ-ВДТЛ-14*40' | 14 | 40 дюймов | 800 | 750 | 1300 | ∅900 | 700 | 1790 | Ду350 | 1/4 дюйма | 1-1/2 дюйма | 560 |
Усовершенствованная архитектура горизонтального дизайна
Компактная конфигурация
Низкопрофильная конструкция: горизонтальная ориентация уменьшает высоту установки на 60-70% по сравнению с эквивалентными вертикальными фильтрами.
Компактная занимаемая площадь: оптимизированное соотношение длины и диаметра обеспечивает максимальную площадь фильтрации на минимальной площади.
Установка под платформой: специально разработан для установки под трубами, конвейерами или платформами с оборудованием.
Высокопроизводительная гидротехника
Конструкция с осевым потоком: прямой путь потока минимизирует перепад давления и турбулентность.
Многокартриджная матрица: вмещает от 7 до 61+ стандартных картриджей в одном горизонтальном корпусе.
Сбалансированное распределение потока: запатентованный впускной коллектор обеспечивает одинаковый поток ко всем картриджным элементам.
Ключевые особенности и эксплуатационные преимущества
1. Превосходное использование пространства
Совместимость с низким потолком: стандартная высота установки 24–36 дюймов для большинства моделей.
Возможность параллельного расположения: несколько устройств могут быть установлены рядом в компактных массивах.
Простая интеграция: легко помещается под существующие стойки для трубопроводов и платформы с оборудованием.
2. Исключительная производительность потока
Минимальный перепад давления: конструкция с прямым осевым потоком обычно поддерживает ΔP < 5 фунтов на квадратный дюйм при расчетном расходе.
Высокая грязеемкость: большая общая площадь фильтрации продлевает циклы обслуживания на 40–60 %.
Равномерная загрузка: усовершенствованная система распределения обеспечивает сбалансированную загрузку загрязнений во всех картриджах.
3. Расширенная доступность обслуживания

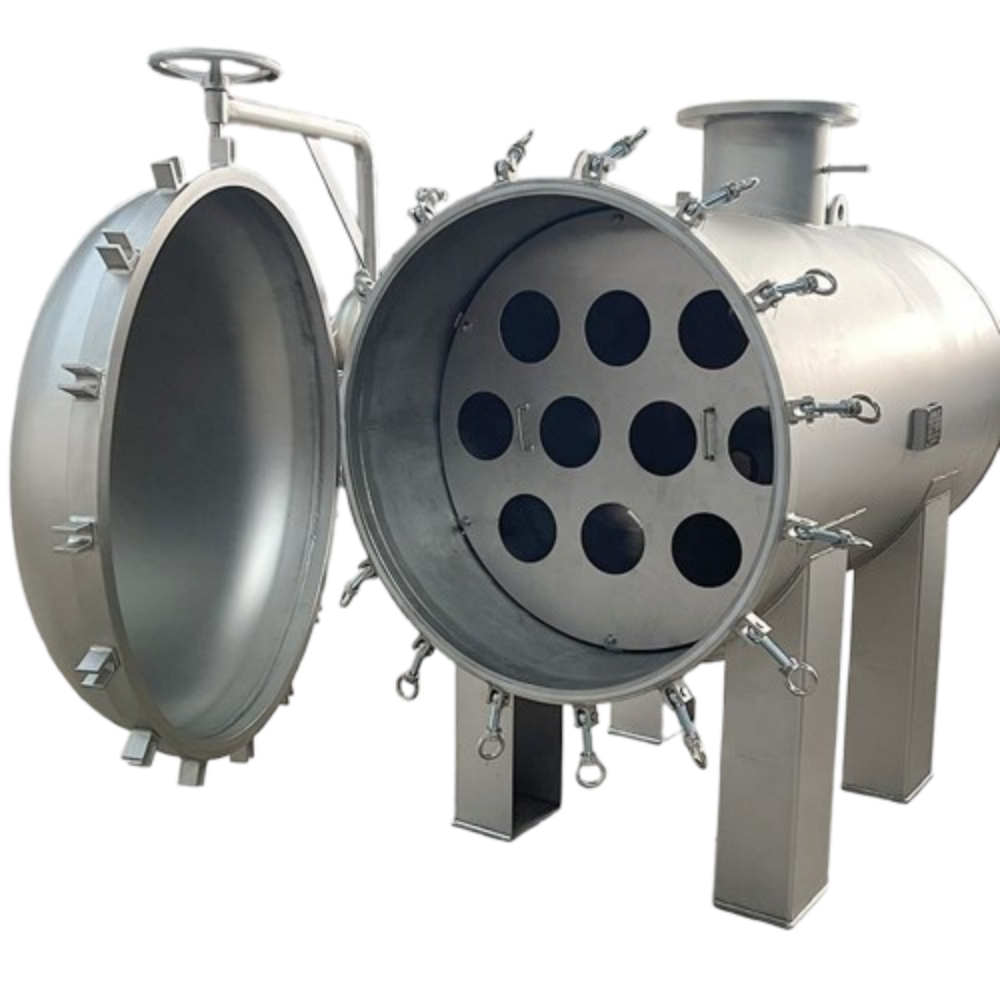

Полноразмерный доступ: конструкция с торцевым отверстием обеспечивает полный доступ ко всем картриджам.
Легкое извлечение картриджа: картриджи выдвигаются горизонтально без подъема или использования специальных инструментов.
Техническое обслуживание с уровня земли: все операции по обслуживанию выполняются на удобной рабочей высоте.
Промышленные приложения
Системы охлаждающей воды
Механические помещения с низкой высотой: там, где высота потолка ограничивает вертикальную установку.
Установка под градирней: непосредственный монтаж под частями градирни.
Промышленные холодильные установки: интеграция в переполненные механические помещения
Очистка технологической воды
Производственные помещения: там, где мостовые краны или конвейеры ограничивают вертикальное пространство.
Химические заводы: установка под эстакадами и технологическими трубопроводами.
Производство электроэнергии: Вспомогательные установки зданий с ограниченным пространством.
Промышленное производство
Сталелитейные заводы: установка в зонах с ограниченным пространством над головой
Автомобильные заводы: интеграция в перегруженные производственные мощности
Бумажно-бумажные фабрики: размещение под капотами или платформами бумагоделательных машин.
Специальные приложения
Морское и морское оборудование: судовые установки со строгими ограничениями по высоте.
Мобильные системы: системы очистки, смонтированные на прицепе или в контейнере.
Проекты модернизации: замена вертикальных фильтров в местах с ограниченным пространством
Преимущества установки и обслуживания
Упрощенная установка
Низкие требования к подъему: часто можно устанавливать без тяжелого подъемного оборудования.
Простота выравнивания: горизонтальная ориентация упрощает подключение к существующим трубопроводам.
Минимальная опорная конструкция: часто требуются только простые седла или кронштейны.
Расширенное обслуживание
Гравитационный дренаж: полный дренаж через нижние отверстия.
Отсутствие требований к лестнице: все обслуживание выполняется с уровня пола.
Простота обращения с картриджами: горизонтальное извлечение исключает необходимость вынимания картриджей из глубоких корпусов.
Эксплуатационная безопасность
Низкий центр тяжести: снижен риск опрокидывания или нестабильности.
Доступные органы управления: все клапаны и манометры на удобной рабочей высоте.
Свободная рабочая зона: отсутствие опасностей над головой во время технического обслуживания
